Condensadores

La idea general del condensador (capacitor) es almacenar energia durante un periodo de carga, para ser entregada despues en un periodo de descarga.

Wikipedia: http://es.wikipedia.org/wiki/Condensador_el%C3%A9ctrico

En nuestros proyectos, el condensadornos permitira eliminar el rizado en el flujo de corriente y mantendra energizado el circuito (durante el tiempo que demore en entregar la corriente almacenada)



La unidad de medida de su capacidada de almacenaniemto se da en faradios, en honor a su descubridor Michael Faraday físico químico ingles. (1791 – 1867)

La forma mas comun en la que vemos los condensadores en los aparatos electrónicos

Como dice wikipedia ... "La capacidad de 1 faradio es mucho más grande que la de la mayoría de los condensadores, por lo que en la práctica se suele indicar la capacidad en micro- µF = 10^-6, nano- nF = 10^-9 o pico- pF = 10^-12 -faradios."

En la sigueinte figura se representan los tipos de condensadores.

a. De papel
b. Dieléctrico
c. Electrolíticos
d. Electrolíticos
e. Capacidad variable

(fuente de la imagen: http://www.monografias.com/trabajos58/condensadores/condensadores2.shtml)

En la parte inferior de la imagen se puede observar que algunos tienen definida una polardad, la cual debe ser respetada.  En caso de conectarlos incorrectamente se elimina la capa de óxido (además, generalmente la polarización inversa origina gases por electrólisis y puede provocar una explosión) y el condensador se volverá conductor, en lugar de almacenar carga.

Ademas podemos clasificarlos según el dieléctrico utiliazado.

	Cerámicos
	Electrolíticos
	Monolíticos
	Poliester
	Tantalio

 NOTA:  Los condensadores reales tienen asociadas, además de capacidad, una resistencia y una inductancia

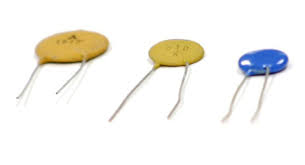

	Los Dieléctrico se distinguen fácilmente por su forma de lenteja casi siempre de color café o verde con su valor impreso en código JIS. Sus valores de capacidad están comprendidos entre 0.5 pF y 47 nF 101 = 0.0001 uF = 100 Picoofaradios 102 = 0.001 uF = 1 Nanofaradio 103 = 0.01 uF = 10 Nanofaradios 104 = 0.1 uF  = 100 Nanofaradios 105 = 1 uF = 1 Microfaradios
	Los Electrolíticos por lo general traen su valor descrito directamente en su envoltura.

Codigo de colores

Tabla de colores aplicada a los condensadores

Por ultimo dejo un video ilustrativo del funcionamiento decarga y descarga de un condensador
